▷ Instalación de ALTIUM CircuitMaker y especificaciones del módulo ESP32

⭐⭐⭐⭐⭐Instalación de #ALTIUM #CircuitMaker y especificaciones del módulo #ESP32

✅ Altium CircuitMaker:
Accede al siguiente enlace https://workspace.circuitmaker.com/#download es necesario ir a la sección “ y llenar los datos de registro, aceptar los términos y condiciones.


✅ Módulo ESP32 (ESP-WROOM-32):

✅ Módulo ESP32 (HUZZAH32):
El #HUZZAH32 es módulo de desarrollo basado en #ESP32, hecha con el módulo oficial WROOM32. Este hardware contiene: convertidor USB a serie incorporado, reinicio automático del cargador de arranque, cargador de iones de litio / polímero, y casi todos los GPIO que sacaste para que puedas usarlo con cualquiera de nuestras alas de plumas.




El ESP32 es una actualización perfecta del ESP8266 que ha sido tan popular. En comparación, el ESP32 tiene mucho más GPIO, muchas entradas analógicas, dos salidas analógicas, múltiples periféricos adicionales (como un UART de repuesto), dos núcleos para que no tenga que ceder ante el administrador de WiFi, procesador de mayor velocidad, ¡etcétera etcétera! Creemos que a medida que el ESP32 obtenga tracción, veremos a más personas moverse a este chip exclusivamente, ya que tiene todas las funciones.
  • Overview:
    • 240 MHz dual core Tensilica LX6 microcontroller with 600 DMIPS
    • Integrated 520 KB SRAM
    • Integrated 802.11b/g/n HT40 Wi-Fi transceiver, baseband, stack and LWIP
    • Integrated dual mode Bluetooth (classic and BLE)
    • 4 MByte flash include in the WROOM32 module
    • On-board PCB antenna
    • Ultra-low noise analog amplifier
    • Hall sensor
    • 10x capacitive touch interface
    • 32 kHz crystal oscillator
    • 3 x UARTs (only two are configured by default in the Feather Arduino IDE support, one UART is used for bootloading/debug)
    • 3 x SPI (only one is configured by default in the Feather Arduino IDE support)
    • 2 x I2C (only one is configured by default in the Feather Arduino IDE support)
    • 12 x ADC input channels
    • 2 x I2S Audio
    • 2 x DAC
    • PWM/timer input/output available on every GPIO pin
    • OpenOCD debug interface with 32 kB TRAX buffer
    • SDIO master/slave 50 MHz
    • SD-card interface support




  • Pinouts: Una de las mejores cosas del ESP32 es que tiene mucho más GPIO que el ESP8266.

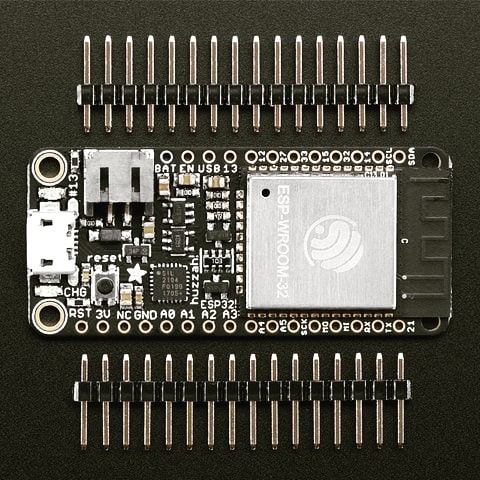

  • Assembly: Para soldar los espadines, cortar la tira a la longitud exacta del módulo ESP32 (si es necesario). Será más fácil soldarlo si lo inserta en una placa de pruebas: alfileres largos hacia abajo. Luego, coloque el módulo ESP32 sobre los espadines de modo que los pasadores cortos pasen a través de las orificios en la PCB. Finalmente, asegúrese de soldar todos los pines para un contacto eléctrico confiable.

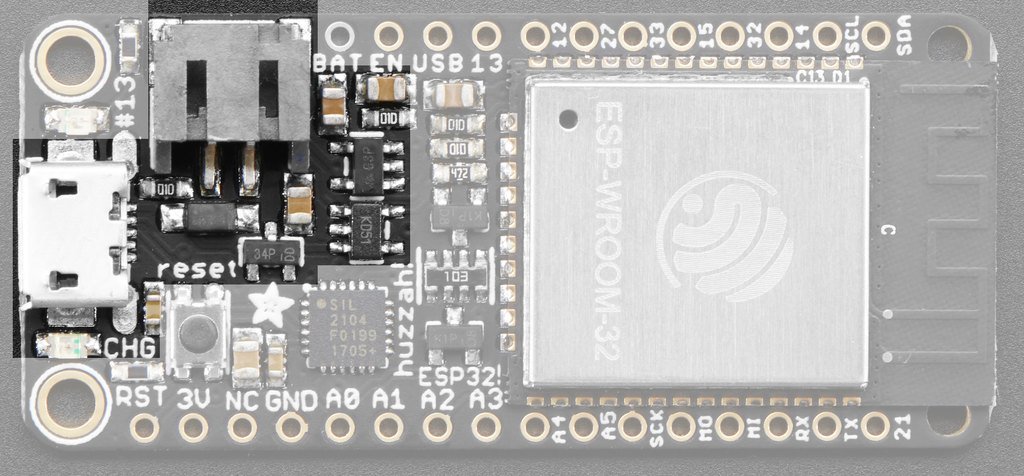

  • Power Management: Hay dos formas de alimentar este módulo. Puede conectarse con un cable Micro USB (solo conéctelo al conector) y el Feather regulará el USB de 5V a 3.3V. También puede conectar una batería de polímero de litio de 4.2 / 3.7V (Lipo / Lipoly) o de iones de litio (LiIon) a la toma JST. Esto permitirá que el Feather funcione con una batería recargable. Cuando se alimenta la alimentación USB, cambiará automáticamente a USB para alimentación, y comenzará a cargar la batería (si está conectada) a 200 mA. Esto sucede al estilo de 'intercambio en caliente' para que siempre pueda mantener el LiPoly conectado como una energía de 'respaldo' que solo se usará cuando se pierda la alimentación del USB.
