▷ SOLUCIÓN LECCIÓN SISTEMAS DIGITALES 1, 1er Parcial (2021 PAE) C2

⭐⭐⭐⭐⭐ SOLUCIÓN LECCIÓN SISTEMAS DIGITALES 1, 1er Parcial (2021 PAE) C2 from Victor Asanza

• ➡️ #DigitalSystems #DigitalElectronic #DigitalCircuits #HDL #VHDL #FPGA
• ⭐ https://github.com/vasanza/MSI_VHDL

✅ Problema #1 (10%). Dado el siguiente circuito digital, utilizando algebra de boole encontrar la expresión minimizada. Luego, seleccionar cuál de las siguientes opciones es la correcta:

✅ Problema #2 (10%). Dado el siguiente circuito digital, utilizando algebra de boole encontrar la expresión minimizada. Luego, seleccionar cuál de las siguientes opciones es la correcta:

✅ Problema #3 (10%). Dado el siguiente circuito digital, utilizando algebra de boole encontrar la expresión minimizada. Luego, seleccionar cuál de las siguientes opciones es la correcta:

✅ Problema #4 (10%). Dado el siguiente mapa de Karnaught, encontrar la mejor agrupación que simplifique completamente la ecuación booleana que relaciona la salida F con las señales A, B y C. Luego, seleccionar cuál de las siguientes opciones es la correcta:

✅ Problema #5 (10%). Dado el siguiente mapa de Karnaught, encontrar la mejor agrupación que simplifique completamente la ecuación booleana que relaciona la salida F con las señales A, B y C. Luego, seleccionar cuál de las siguientes opciones es la correcta:

✅ Problema #6 (10%). Dado el siguiente mapa de Karnaught, encontrar la mejor agrupación que simplifique completamente la ecuación booleana que relaciona la salida F con las señales A, B y C. Luego, seleccionar cuál de las siguientes opciones es la correcta:

2da Resolución por joistara@espol.edu.ec:

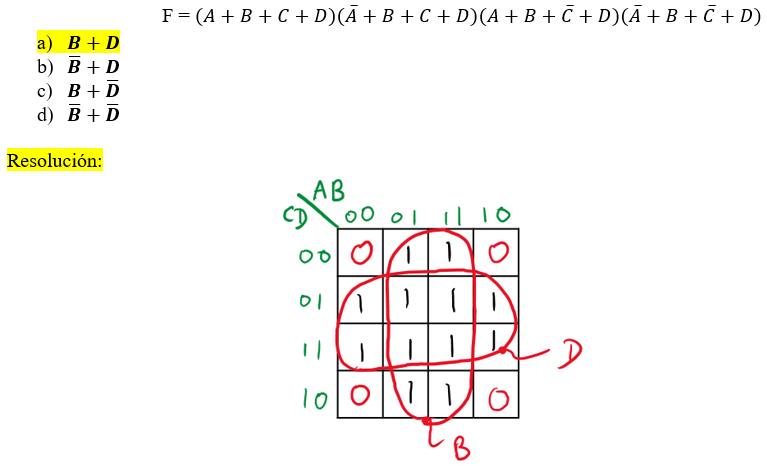

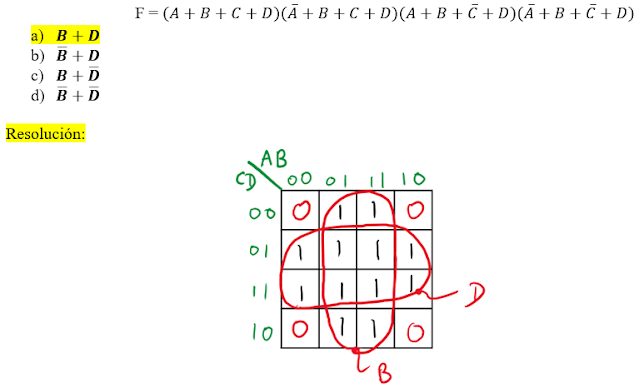

✅ Problema #7 (10%). Dado la siguiente expresión booleana que define el comportamiento de la señal de salida F sin minimizar, reducir dicha expresión usando mapas de Karnaugh (A, B, C, D) agrupando unos. Luego, seleccionar cuál de las siguientes opciones es la correcta:

✅ Problema #8 (10%). Dado la siguiente expresión booleana que define el comportamiento de la señal de salida F sin minimizar, reducir dicha expresión usando mapas de Karnaugh (A, B, C, D) agrupando unos. Luego, seleccionar cuál de las siguientes opciones es la correcta:

✅ Problema #9 (10%). Dado la siguiente expresión booleana que define el comportamiento de la señal de salida F sin minimizar, reducir dicha expresión usando mapas de Karnaugh (A, B, C, D) agrupando unos. Luego, seleccionar cuál de las siguientes opciones es la correcta:

✅ Problema #10 (10%). Dado la siguiente expresión booleana que define el comportamiento de la señal de salida F sin minimizar, reducir dicha expresión usando mapas de Karnaugh (A, B, C, D) agrupando unos. Luego, seleccionar cuál de las siguientes opciones es la correcta:
